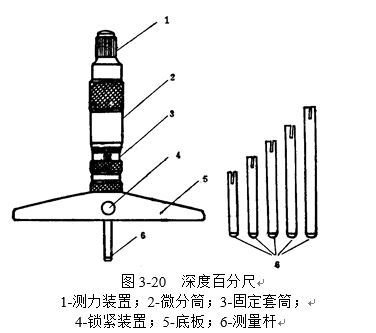

深度百分尺如圖3-20所示，用以測量孔深、槽深和臺階高度等。它的結構，除用基座代替尺架和測砧外，與外徑百分尺沒有什么區別。

      深度百分尺的讀數范圍：0～25,25～100,100～150, 讀數值為0.01。它的測量桿6制成可更換的形式, 更換后，用鎖緊裝置4鎖緊。 深度百分尺校對零位可在精密平面上進行。即當基座端面與測量桿端面位于同一平面時，微分筒的零線正好對準。當更換測量桿時，一般零位不會改變。

      深度百分尺測量孔深時，應把基座5的測量面緊貼在被測孔的端面上。零件的這一端面應與孔的中心線垂直，且應當光潔平整，使深度百分尺的測量桿與被測孔的中心線平行，保證測量精度。此時，測量桿端面到基座端面的距離，就是孔的深度。
